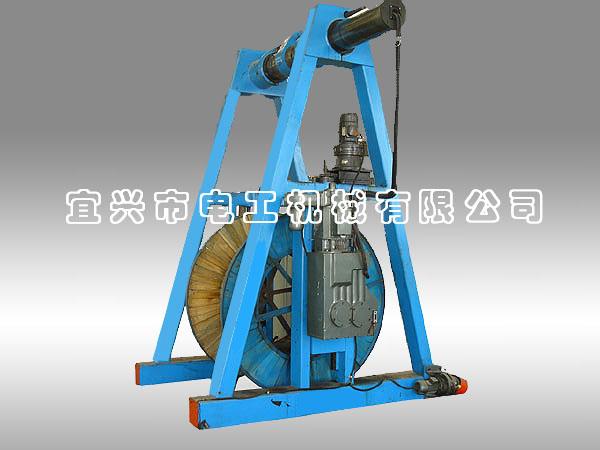

A字型2500收排放线机
已阅:5395  2011-4-14 15:22:23



ALF2500龙门行走式放线机技术参数


一、设备用途:

    ALF2500龙门行走式放线机是线缆生产专用设备,主要用于电缆的放线。本机用安装在立柱上的两个主轴(顶尖)装卸线盘,为无轴式装卸,不使用吊车,且能在线架两侧装卸线盘。龙门地轨行走式、上置套管式结构,机架为矩形管焊接而成,呈“A”型结构,具有结构稳定,承载能力强的特点,外观整齐、漂亮。升降导轨为高强度滚动导轨副(直线导轨副),收线变速箱采用硬齿面齿轮箱,传动力矩大,噪音小。整机机械强度高、刚性好、结构紧凑、噪音低、运行平稳、外表美观、能与整条生产线同步运转。

二、设备主要技术参数:
1、适用线盘规格:       PN1250~PN2500
2、适用线盘宽度:     950-1900mm
3、适用线缆外径:         ≤Φ120mm
4、放线张力控制:         机械式张力调节(可由客户定制)
5、升降范围:             610-1340
6、顶尖距离:             860-2000
7、装盘重量:      ≤15T
8、升降电机及减速机型号: BLY11-35-1.1 & Y90S-4-1.1Kw
9、夹紧电机及减速机型号: BLY10-17-1.1 & Y90S-4-1.1Kw
10、行走电机及减速机型号:BWED131-35×11-1.5
Y90L-4-1.5Kw
11、外形尺寸:            3120×2500×2710

ALSP2500龙门行走式收排线机技术参数


一、设备用途:

    ALSP2500龙门行走式收排线机是线缆生产专用设备,主要用于电缆的收排线。本机用安装在立柱上的两个主轴(顶尖)装卸线盘,为无轴式装卸,不使用吊车,且能在线架两侧装卸线盘。龙门地轨行走式、上置套管式结构,机架为矩形管焊接而成,呈“A”型结构,具有结构稳定,承载能力强的特点,外观整齐、漂亮。升降导轨为高强度滚动导轨副(直线导轨副),收线变速箱采用硬齿面齿轮箱,传动力矩大,噪音小。整机机械强度高、刚性好、结构紧凑、噪音低、运行平稳、外表美观、能与整条生产线同步运转。

二、设备主要技术参数:
1、适用线盘规格:       PN1250~PN2500
2、适用线盘宽度:     950-1900mm
3、适用线缆外径:         ≤Φ120mm
4、收线主电机:           变频电机YVP160M-7.5kW/6(可定制)
5、升降范围:             610-1340
6、顶尖距离:             860-2000
7、装盘重量:      ≤15T
8、升降电机及减速机型号: BLY11-35-1.1 & Y90S-4-1.1Kw
9、夹紧电机及减速机型号:BLY10-17-1.1 & Y90S-4-1.1Kw
10、行走电机及减速机型号:BWED131-35×11-1.5
Y90L-4-1.5Kw
11、收线速度:         ≤80mm/min
12、外形尺寸:            3120×2500×2710
